Máquina de acabado de acoplamiento

Principales funciones avanzadas

1.Tecnología de rotación de productos

2.Excelente calidad y precisión

3.Herramientas diseñadas para optimizar la productividad de la máquina

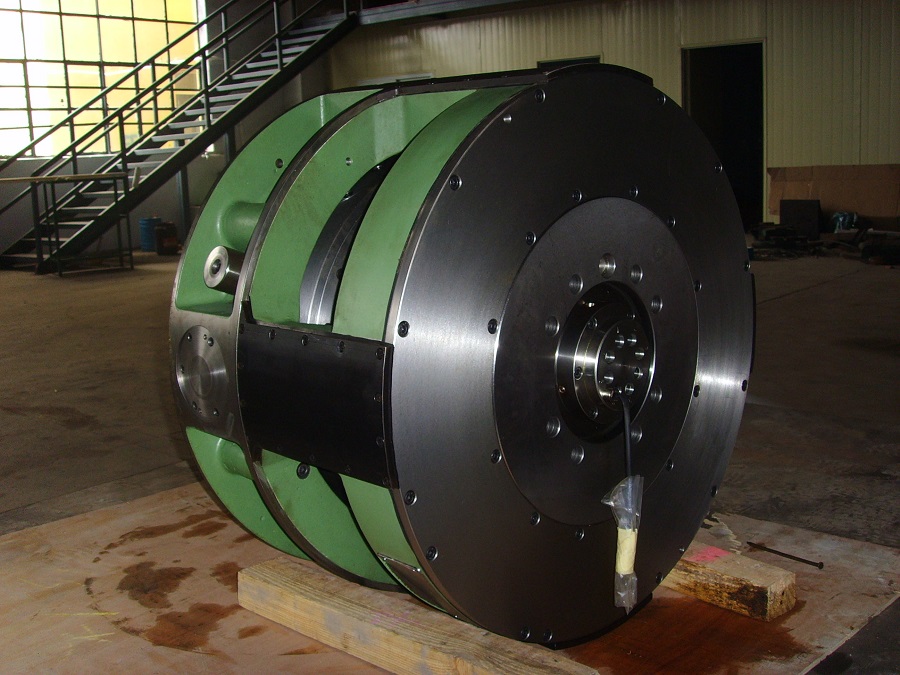

4.Mandril de índice exclusivamente Desheng

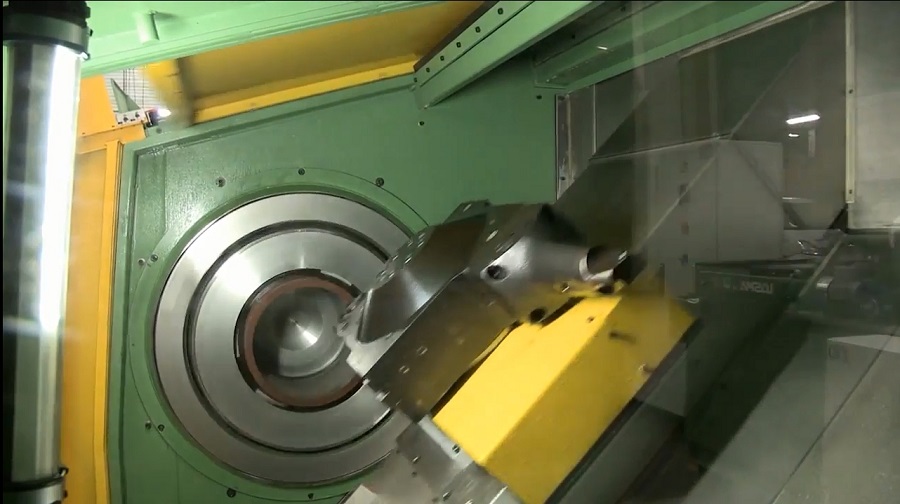

5.Torreta hidráulica de 4 posiciones

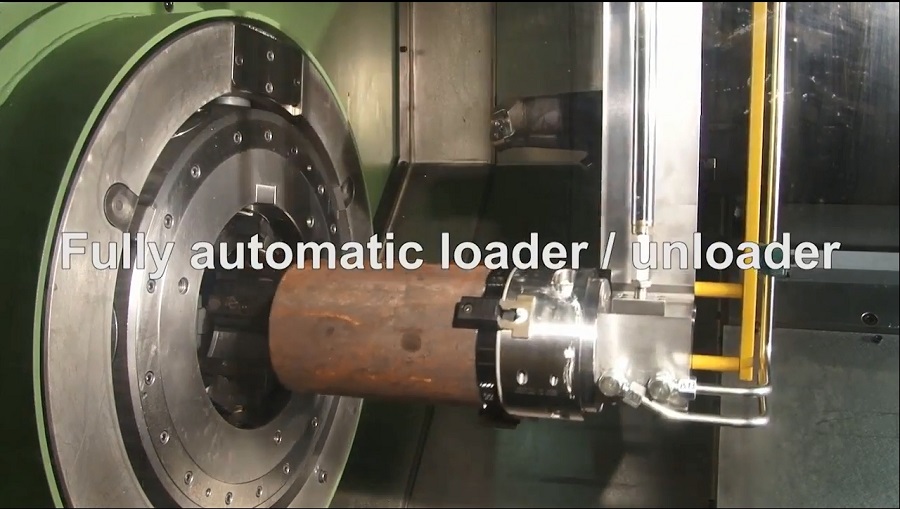

6.Sistema de carga y descarga automática de estructura de pórtico.

7.Altamente integrado con un sistema robótico puede hacer que todas las líneas estén completamente automatizadas.

8.Mandriles giratorios, sujeción única, todo el acabado del procesamiento.

Contacta ahora

Detalles de producto

Máquina roscadora de parejas serie JMC

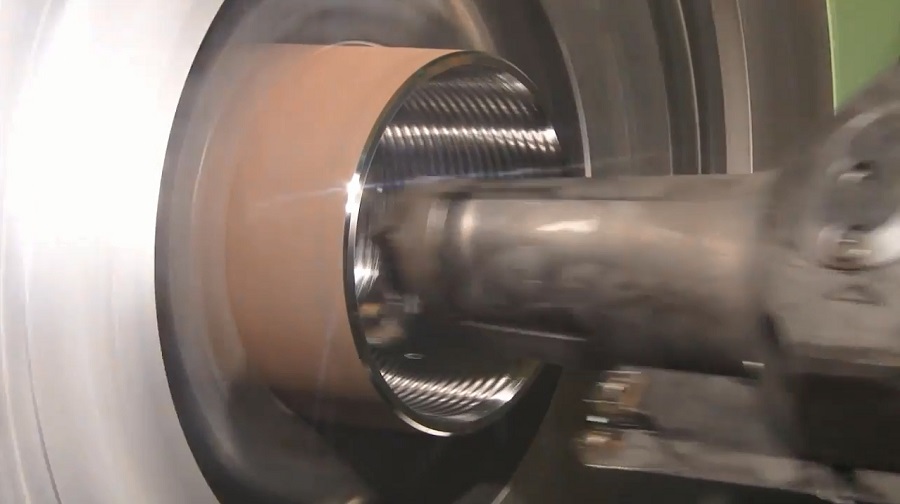

ElMáquina roscadora de acoplamiento,También conocida como máquina de acabado de acoplamientos, roscadora de acoplamientos o torno roscador de acoplamientos, está diseñada específicamente para API y producción de conexiones premium.

Se utiliza ampliamente en la industria petrolera para producir roscas de acoplamiento con ventajas incomparables sobre los tornos convencionales. Ostentamos con orgullo la posición de ser el segundo mayor fabricante de Máquinas Roscadoras de Tubos y Roscadoras de Acoplamientos, después de PMC Colinet.

Podemos afirmar con confianza que somos el equivalente chino de PMC Collinet; sin embargo, nuestras roscadoras de tubos ofrecen una solución más rentable sin comprometer la calidad o el servicio.

Especificación de la máquina roscadora de acoplamientos serie JMC

Artículo	Unidad	JMC-7	JMC-13	JMC-20
Diámetro de la tubería	milímetros	60.325-177.8	127-339	177.8-508
Diámetro del orificio pasante	milímetros	150	195	640
Eje de velocidad	rpm	1100	700	400

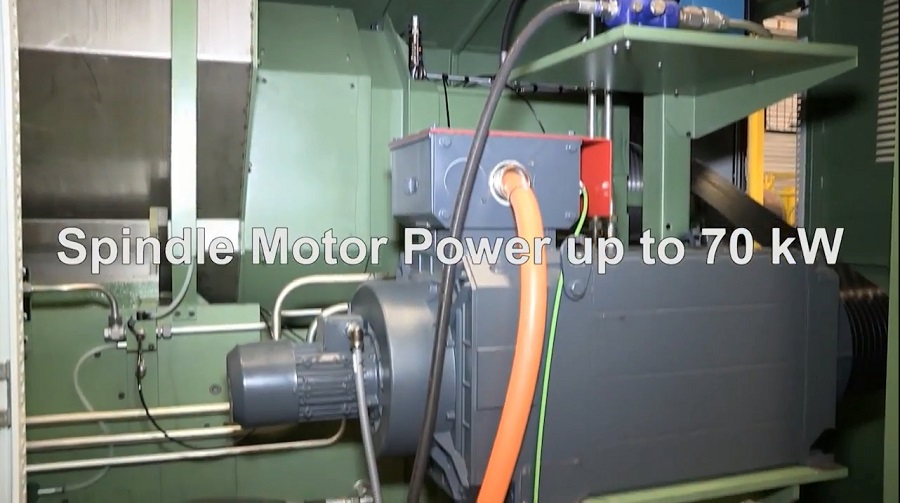

Potencia del husillo	kilovatios	75	75	93
Recorrido del eje X/Z	milímetros	450 / 450	600 / 600	600/600
Velocidad del eje X/Z	m/min	10/10
Torreta		Torreta hidráulica de 4 posiciones
mandriles		Mandriles giratorios hidráulicos dobles
Sistema de control		Siemens o FANUC por elección de Custer

Estructura de la máquina roscadora de acoplamiento

Las partes principales del roscador de acoplamiento están fundidas con hierro fundido de alto rendimiento y un tratamiento de envejecimiento secundario que garantiza un rendimiento estable y una buena retención de precisión.

2.El eje principal adopta una estructura de orificio pasante grande, el rodamiento adopta un rodillo cónico de alta precisión y la lubricación por enfriamiento de aceite hidráulico hace que todo el eje tenga las características de buena rigidez, aumento de baja temperatura y alta precisión.

3.La cama adopta un ángulo de inclinación de 45 y la placa de acero interna adopta una estructura cilíndrica, lo que mejora en gran medida la propiedad de giro, la precisión y la retención de precisión.

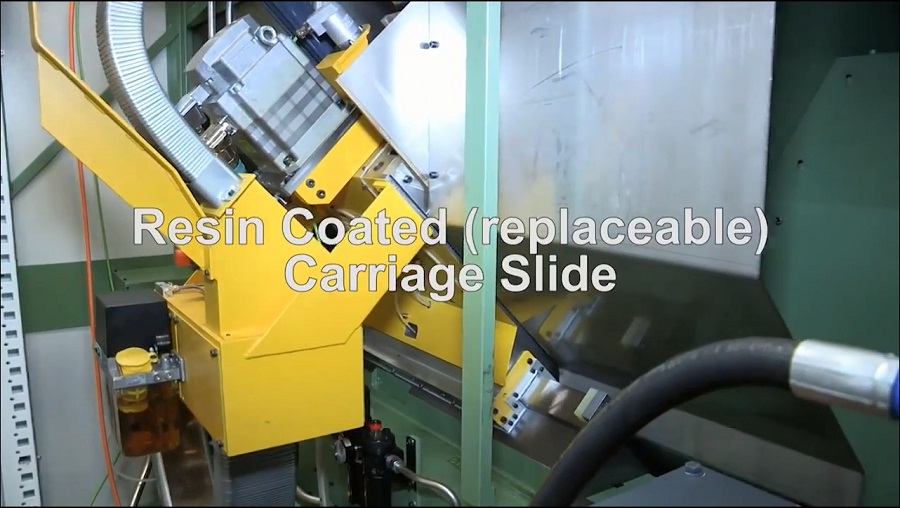

4.El riel guía adopta un riel de caja de acero, tratamiento de enfriamiento, la superficie de fricción del riel guía adopta un proceso recubierto de resina, la resistencia a la fricción del movimiento es pequeña, la rigidez y la absorción de impactos son buenas y la vida útil es larga.

5.Las guías del carro están equilibradas hidráulicamente para equilibrar el peso de la guía y mejorar aún más las características dinámicas de la máquina roscadora.

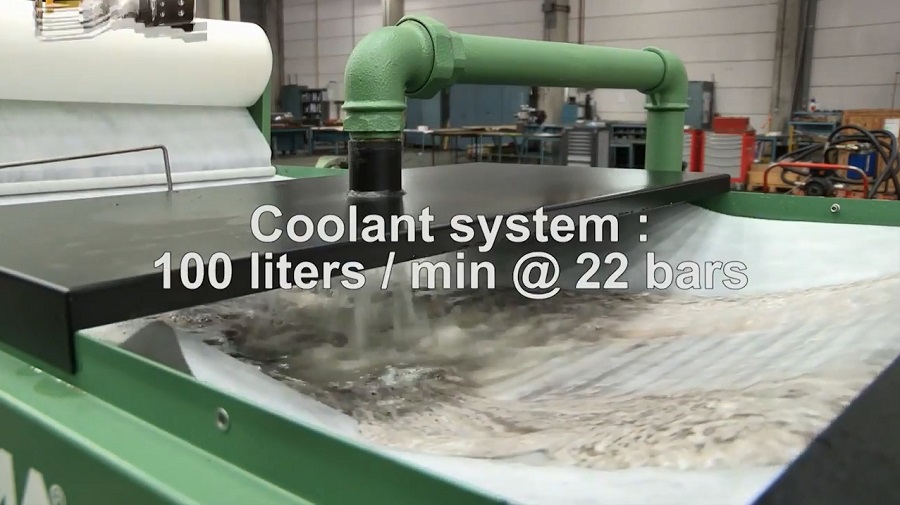

6.La máquina roscadora está equipada con una carcasa de protección completamente cerrada que puede prevenir eficazmente salpicaduras de refrigerante.

7.La máquina roscadora adopta el sistema de control Siemens o Fanuc y puede lograr el procesamiento automático.

Las piezas principales de la máquina roscadora de acoplamientos

1. El sistema de trabajo de la máquina roscadora de acoplamiento.

Acoplamiento 1.png
