Máquina de dimensionamiento de tubos CNC
Características de la máquina dimensionadora de tubos CNC
El principio básico del equipo es utilizar la potente tensión del cilindro para tirar del tirante, y el movimiento horizontal del tirante se transforma en el movimiento de expansión radial de la matriz de expansión (tipo 6 segmentos) a través del bloque inclinado, para lograr el propósito de ampliar el diámetro interior de la tubería de acero.
El mecanismo de expansión del cuerpo del tubo de nuevo diseño reduce la cantidad de moldes y el consumo.
La línea de producción de la máquina dimensionadora de extremos de tubería se compone de dos servidores de dimensionamiento con el banco de material anterior (inferior), una unidad de acero escalonado, una mesa de rodillos giratorios y elevadores y otras máquinas auxiliares y un sistema de control eléctrico, que pueden llevar a cabo una producción continua con alta eficiencia. .

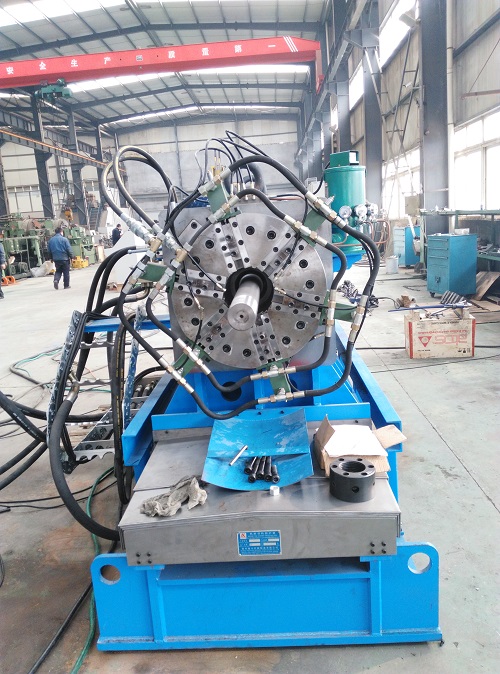

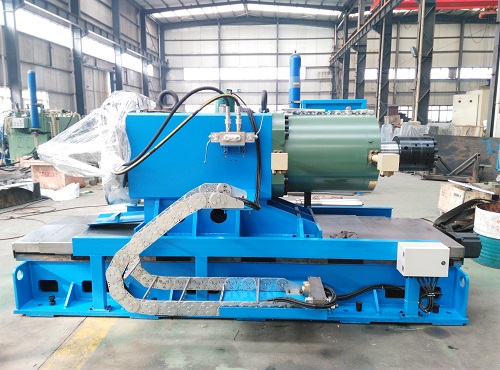

Máquina dimensionadora de tubos CNC:
La máquina dimensionadora de tubos se utiliza para remodelar el tamaño del extremo del tubo mediante el uso de troqueles retráctiles o expandibles, lo que puede mejorar el rendimiento de los tubos de acero en el procesamiento posterior.
Consiste en una base, un rodillo de soporte pasivo, un dispositivo de sujeción, una viga flotante, un dispositivo de cilindro hidráulico principal, una varilla tensora y matrices de contracción.

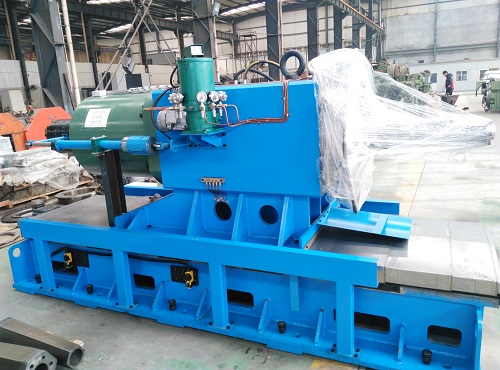

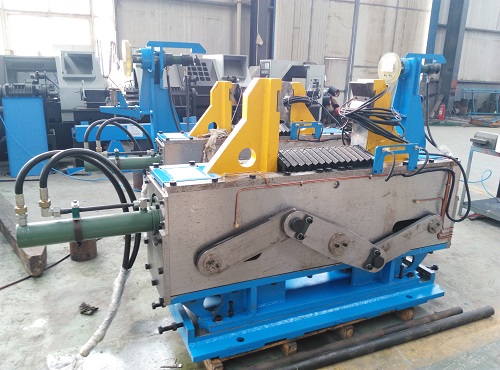

El rodillo de soporte pasivo puede ser accionado verticalmente mediante un cilindro hidráulico y está equipado con un dispositivo limitador eléctrico. Hay dos juegos de dispositivos de sujeción accionados por cilindros hidráulicos para sujetar firmemente la tubería de acero.

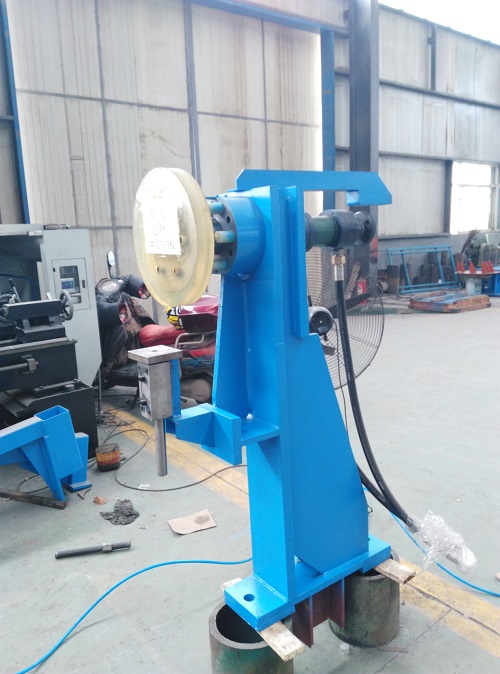

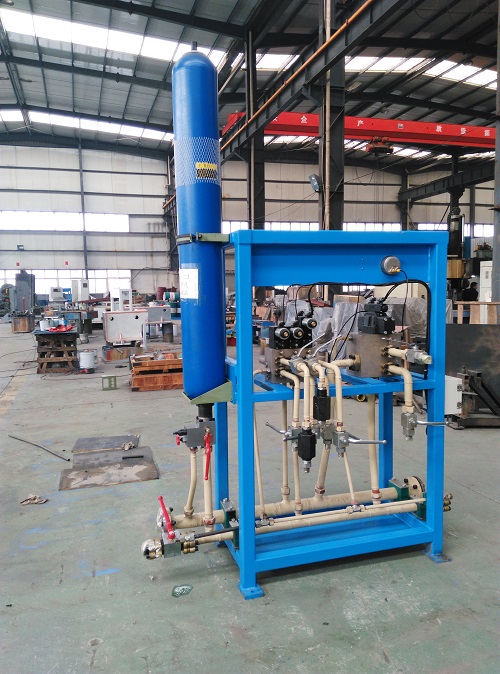

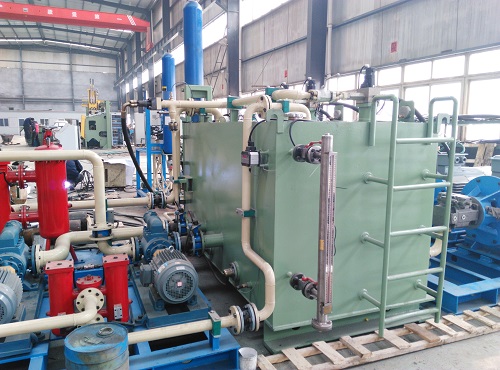

El sistema hidráulico está equipado con dispositivos de detección y ajuste de presión que permiten ajustar la fuerza de sujeción de acuerdo con las diferentes especificaciones de las tuberías de acero.
Un extremo de la viga flotante se instala con moldes retráctiles o abocardados, mientras que un extremo está conectado al vástago del pistón del cilindro hidráulico principal.
Ambos extremos están cubiertos por la varilla tensora y guiados por ella mientras se mueven junto con el cilindro hidráulico principal. La viga flotante también cuenta con un sensor de desplazamiento lineal que muestra directamente la carrera de trabajo del cilindro hidráulico principal.
La presión de trabajo máxima para este dispositivo de cilindro hidráulico principal se selecciona según las especificaciones de la tubería de acero e incluye la funcionalidad de visualización digital de presión. La varilla tensora está precargada hidráulicamente para conectar ambos dispositivos de sujeción con este dispositivo de cilindro hidráulico principal.
El rango de velocidad de trabajo para este cilindro hidráulico principal es de 5-20 mm/s (ajustable). Cada host tiene dos juegos de dispositivos de sujeción accionados por cilindros hidráulicos separados que sujetan de forma segura cada tubo de acero.

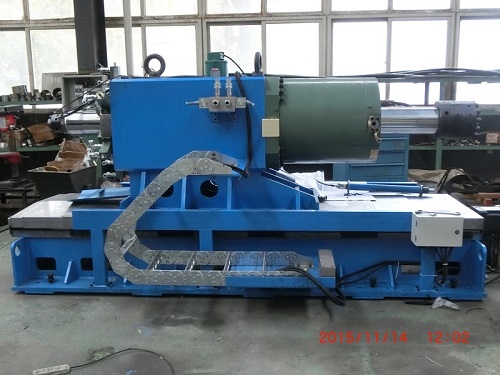

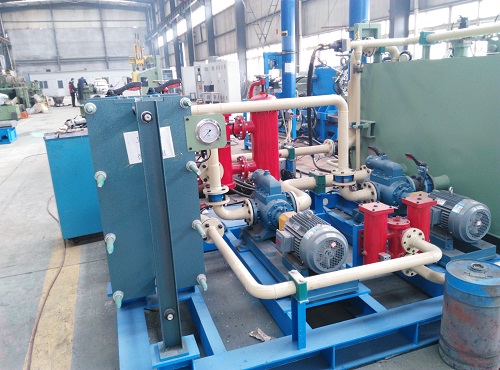

El sistema hidráulico incluye un dispositivo regulador de presión que permite ajustar la fuerza de sujeción mediante un control de válvula proporcional según las características específicas que presentan los diferentes tipos de tubos de acero.
1 dispositivo de sujeción, 2 matriz de sujeción, 3 matriz de contracción, 4 viga flotante, 5 dispositivo de cilindro hidráulico principal, 6 rodillo de soporte pasivo, 7 varilla de tensión, 8 base
Instalación y puesta en servicio de la máquina dimensionadora de tubos CNC
